フォガー7800シリーズアクセサリー

ノズル

フォガー7800シリーズ用のノズルです。

型式:FGA-1

特徴

  • 色別に4種類のノズルがあります。
  • 詳細は仕様欄をご参照ください。

※ご注文時には型式FGA-1とノズル色をお伝えください。

主な仕様

型式FGA-1
取付方式スーパーLPDやT型ベース、クロスベースに差込んで取り付け
適用圧力0.3~0.4MPa
材質樹脂
仕様・ノズル1個当たりの散水量(L/分)
      圧力   圧力
ノズル色 0.3MPa  0.4MPa
 紫    0.08   0.09
 青    0.10   0.12
 橙    0.20   0.23
 赤    0.30   0.35
 黒    0.40   0.47

・平均粒径
 圧力0.3MPa:69μm
 圧力0.4MPa:55μm
出荷単位20

LPD滴下防止器

吊下げて使う時のボタ落ちを防止します。

型式:MS-A-LPDS

特徴

  • LPD内部のダイアフラムが開閉しボタ落ちを防止します。
     開圧力以上の水圧がかかるとオープンします。
     水圧が閉圧力以下になるとクローズしてボタ落ちを防止します。
  • システムを加圧状態に保つので散水を始める時に時間がかかることがありません。
  • すべてのノズルが同時に散水を始め、同時にストップします。
  • 開閉の圧力によって3種類あります。
  • 取付口径は3種類あります。

主な仕様

型式MS-A-LPDS
取付口径・4/7チューブ用タケノコ
・差し込み
・3/8”オスネジ
取付方式ノズルとアダプターベースの間に取付け
仕様低圧用(黒)
 開圧力(MPa):0.14
 閉圧力(MPa):0.06
 用途:マイクロスプリンクラー
中圧用(緑)
 開圧力(MPa):0.30
 閉圧力(MPa):0.15
 用途:フォガー
高圧用(青)
 開圧力(MPa):0.40
 閉圧力(MPa):0.24
 用途:フォガー

この製品の施工実績

【フォガーシステム】幼稚園の暑熱対策(鹿児島県奄美市)

鹿児島県奄美市

【フォガーシステム】幼稚園の暑熱対策(鹿児島県奄美市)

分野

環境緑化分野

関連製品関連製品カテゴリ 勢いよく噴霧しているフォガーです 幼稚園児の熱中症対策としてフォガーを導入していただきました。 納入場所 鹿児島県奄美市 納入先 某幼稚園 様 販売 旭有機材商事(株)奄美営業所 様 施工 (有)エイシン設備 様 納入時期 2013年6月 設置機種 フォガー7800シリーズ4-フォガー(4分岐)【内訳】クロスベース  FGA-4B×37個    ノズル青    FGA-1×74個    プラグ     FGA-PL×74個    LPD滴下防止器  MS-A-LPDS×37個 用途 幼稚園児の熱中症対策 園庭で元気に遊ぶ園児の熱中症を予防するための、暑熱対策フォガーの事例です。暑熱対策としてだけでなく、水遊びが大好きな子供たちにとっては良い遊び道具になっています。見た目も涼しげで先生や親御さんからも好評の声を頂いています。 関連製品 関連製品カテゴリ

T型ベース

フォガーノズルを2個接続できる2分岐ベースです。

型式:FGA-2B

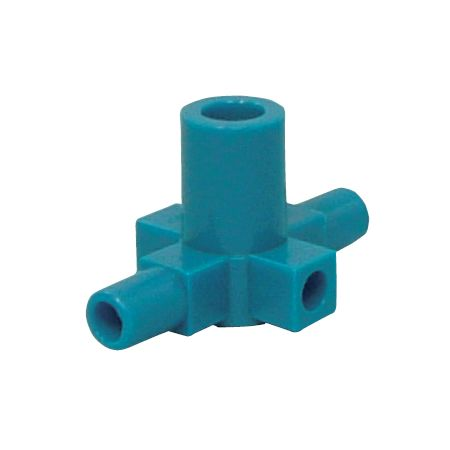

クロスベース

フォガーノズルを4個接続できる4分岐ベースです。

型式:FGA-4B

45°エルボ

45°のエルボ継手です。

型式:FGA-45L

プラグ

不要な分岐を封止する時に使います。

型式:FGA-PL

吊下用チューブ ウェイト付

吊下用のウェイトスタビライザー付チューブです。
長さが30cmと60cmの2種類があります。

型式:MS-A-47ST30(30cm)/MS-A-47ST60(60cm)
